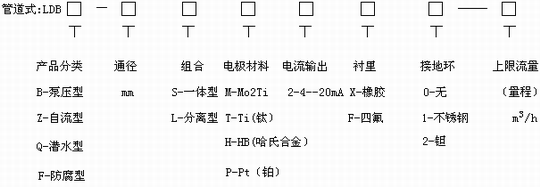

| 二、选型编码 |
|

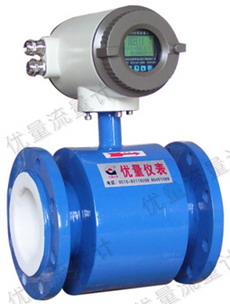

LDBQ潜水型 电磁流量计-------她更懂得水性 |
|
LDBF防腐型 电磁流量计-------防腐高手 |
|
LDBB不锈钢 电磁流量计-------化工产品的计量明星 |
|
| |
|
| 三、智能电磁流量计技术参数 |

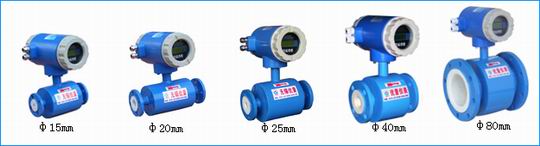

公称通径系列DN（mm)
管道式四氟衬里：10，15，20，25，32
40，50，65，80，100
125，150，200，300，350，400，450，500，600
精度等级：
管道式：0.5级，1.0级
被测介质温度：
普通橡胶衬里：-20—+60℃；高温橡胶衬里：-20—+90℃
聚四氟乙稀衬里：-30—+100℃；高温型四氟衬里：-30—+150℃
额定工作压力：
管道式： DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
|

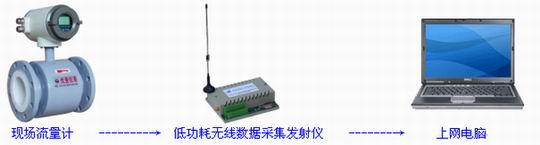

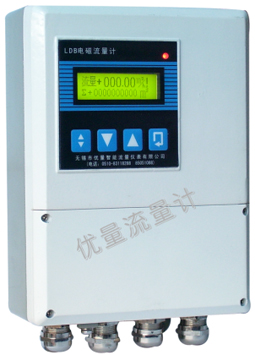

输出信号及负载电阻：
4-20mADC,0-500Ω
电极材料：
含钼不锈钢、钛（Ti）、钽（Ta）哈氏合金（HB）、铂（PT）
防护等级：
潜水型：IP68，其他：IP65
供电电源：
220VAC±10%，50HZ±5%
直管段长度：
管道式：上游≥5DN，下游≥2DN
连接方式：
流量计与配置之间均采用法兰连接法立连接尺寸应符合GB9119-88的规定 |
| |
|
|
□电磁流量计选型\流量范围
通径（mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
最小流量( m3/h) |
0.02 |
0.06 |
0.12 |
0.16 |
0.29 |
0.452 |
0.7 |
1.19 |
常用量程( m3/h) |
1 |
2 |
4 |
6 |
9 |
15 |
22 |
35 |
最大流量( m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106 |
179 |

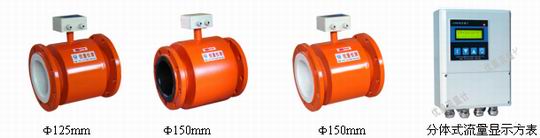

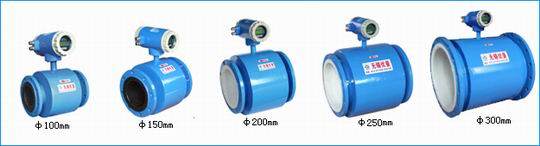

通径（mm) |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
最小流量( m3/h) |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
常用量程( m3/h) |
55 |
85 |
130 |
190 |
340 |
530 |
750 |
1000 |
最大流量( m3/h) |
271 |
424 |
662 |
954 |
1690 |
2650 |
3810 |
5196 |
通径（mm) |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
最小流量( m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101 |
138 |
180 |
229 |
常用量程( m3/h) |
1200 |
1400 |
1700 |
2000 |
2500 |
2800 |
3600 |
4500 |
最大流量( m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
专业生产全系列电磁流量计----------产品更全,品种更多 |
|
| |
|
| |
| |
四、管道选型说明
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等，都能适应被测流体的性质和流量测量的要求。
可测量的流体
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只是电导率大于20us/cm的任何流体都能选用相应的电磁流量计来测量流量，因为非导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速最好在0.1-5m/s范围内，此时流量计口径可选择与用户管道口径一致。 |

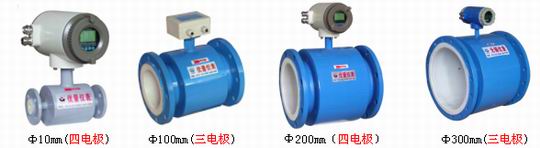

电极、接地环材料的选择：
选择电极材料时，要考虑被测介质的耐腐蚀性，一般要比工艺管道材料高一个等级。
接地环可选择与电极相同的材料，也可选择与工艺管道相同的材料作接地环。
工艺管道为金属管道且内壁无绝缘涂层时，可不选用接地环。 |
| 电极、接地环材料选择： |
| 电极、接地环材料 |
|
被测液体举例 |
| 316不锈钢 |
不耐无机酸、有机酸、氯化物的腐蚀，用于非腐蚀性介质 |
生活及工业用水、污水、矿浆、糖浆 |
| 含钼不锈钢 |
对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性 |
磷酸、烧酸 |
| OCr18Ni12Mo2Ti |
| 钛（Ti） |
特别适用于氯离子存在的场合使用，能耐氯化物（氯化钙、氯化钾、氯化铵、氯化钠）硫化物、碱液的腐蚀 |
冷冻盐水、海水、氨水双氧水、乙酸 |
| 钽（Ta） |
具有优良的耐腐蚀性，几乎和玻璃相似，几乎能耐一切化学介质（包括沸点的盐酸、硝酸、王水、硫酸）的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。 |
盐酸王水、硝酸、硫酸 |
| 铂（Pt） |
几乎适用于所有化学介质的腐蚀，但不适用于王水和铵盐 |
浓硫酸、热碱溶液 |
|
衬里的选择：
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯（PIEE）衬里具有优良的耐强酸强碱腐蚀的性能，它也具有可靠的耐高温性，高温下不变形，不降色绝缘电阻的性能；它还具有不拈性，即不能和其他物质相粘接、表面光滑。因此测量粘度大（如糖浆）或容易结疤的介质（如氧化铝）强腐蚀性介质（如硫酸、硝酸、盐酸、磷酸等），温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品（如啤酒、牛奶、麦芽汁）均可选用四氟衬里。橡胶具有耐磨特点，广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。
衬里材料选择说明：
|
| 衬里 |
主要性能特点 |
可测介质举例 |
注意事项 |
| 四氟（PTEE） |
耐热耐腐蚀性能优良、表面光滑、不易粘着 |
高渗透性介质，如氢氟酸、盐酸、醋酸等。强腐蚀性介质，如硫酸、硝酸、电解质、烧碱等。易结疤的介质。 |
可用于卫生要求的场，适用于高温流体。温度范围为（-30—+150℃）用于正压管道 |
| 橡胶 |
有极好的弹性，耐磨性好，耐冲击。耐一般弱腐蚀性介质的腐蚀。 |
水、废水、污水、纤维浆、矿浆、泥浆 |
广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道 |
|
| |
上限流量的选择
由于通径、流速、流量三者之间存在严格的函数关系，所以选型时可根据下表在对应的通径下选择上限流量值。
|

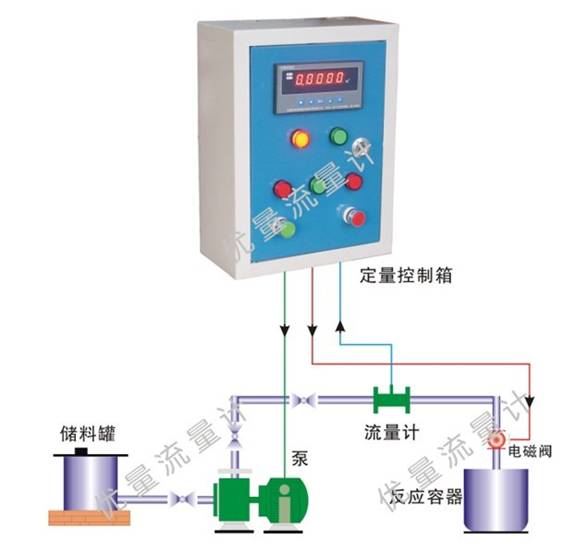

安装地点的选择：
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1）尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。
2）应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3）应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%
4）选择便于维修，活动方便的地方
5）流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。 |
